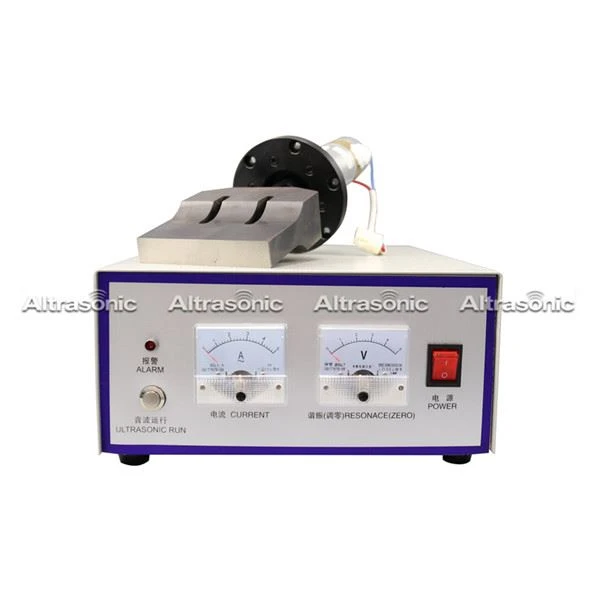

Проблемът между ултразвуков генератор, датчик и клаксон
Трябва да се подчертае, че самият ултразвуков преобразувател не е генератор на енергия, а просто преобразувател на енергия. Той преобразува електрическата енергия в звукова енергия (механична енергия). При предпоставката, че входната (мощността на задвижването) и изходната (усилвател, ултразвукова форма) са добре съчетани, тя може да преобразува (изведе) голямо количество енергия.
Трябва да се подчертае, че самият ултразвуков преобразувател не е генератор на енергия, а просто преобразувател на енергия. Той преобразува електрическата енергия в звукова енергия (механична енергия). При предпоставката, че входната (мощността на задвижването) и изходната (усилвател, ултразвукова форма) са добре съчетани, тя може да преобразува (изведе) голямо количество енергия.
Съответствието на входа се отнася до съвпадението между преобразувателя и ултразвуковото захранване. Ако изходът е добре съчетан, но входът не е добре съчетан, преобразувателят е слаб и заваряването не е силно. Ако съвпадението на изхода не е добро, но съвпадението на входа е добро, преобразувателят ще бъде претоварен, причинявайки дислокация на чипа, напукване, счупен винт, напукване на алуминий или изгаряне на захранващата тръба на електрическата кутия. Например, подобно на кола, блъскаща газта в неутрална предавка, двигателят трябва лесно да се повреди.
Съответствието на преобразувателя и задвижващото захранване има основно 4 аспекта, а именно съвпадение на импеданса, съвпадение на честотата, съвпадение на мощността и капацитивно съвпадение на реактивно съпротивление.
Честото съвпадение също е много важно. Това е първо, защото ултразвуковият преобразувател може да работи само на своята резонансна честота, така че захранващото устройство, клаксонът и матрицата за заваряване (главата на инструмента) трябва да работят на тази честота.
Съответствието на мощността и съпротивлението основно отчитат, че ултразвуковата система за заваряване работи в процепа и натоварването се променя значително. По време на заваряването трябва да има достатъчна изходна мощност и минималната амплитуда трябва да се контролира, когато няма товар. В противен случай, както беше споменато по-рано, ако входът е твърде голям без товар, преобразувателят ще се повреди. Мощността няма да се повиши при пълно натоварване и ще бъде безполезна, ако заваряването не е силно.
